Der DOTLINER 08 ist ein hochpräziser Dosierroboter für die Prototypen- und Kleinserienfertigung sowie für Entwicklungsaufgaben bei Mikrodosierprozessen.
Produkte im Shop
Dotliner08_Dosierroboter_pers_02_web

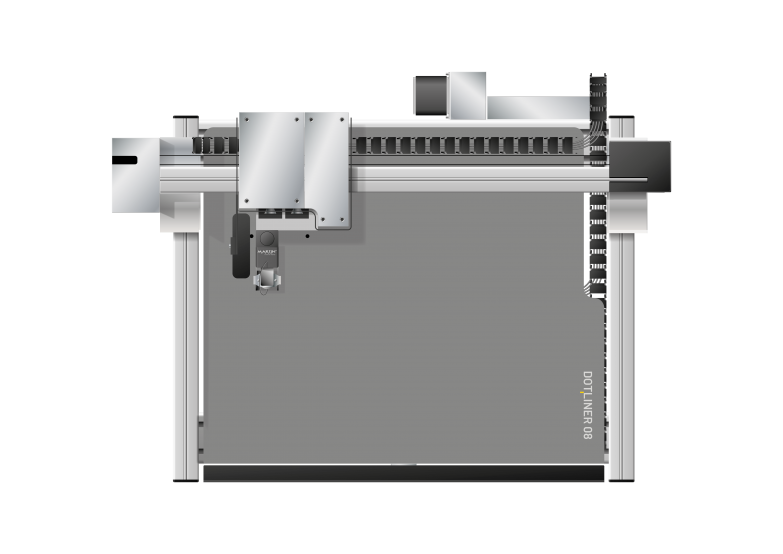

Dotliner_top_web

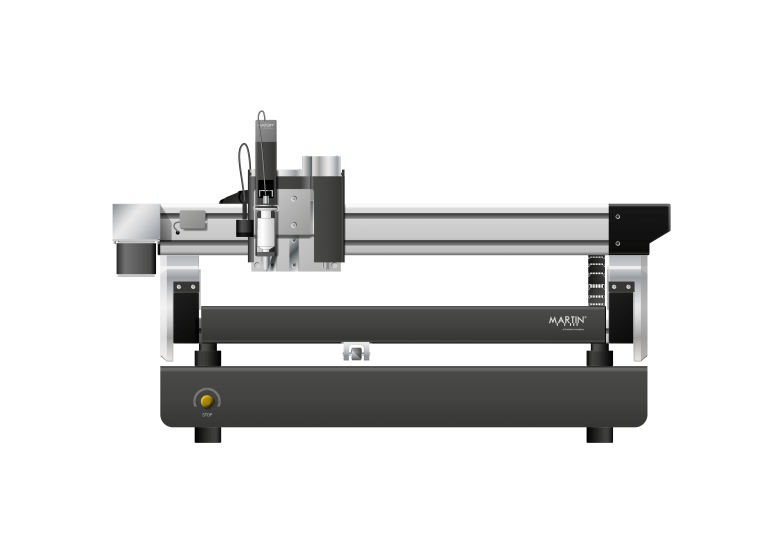

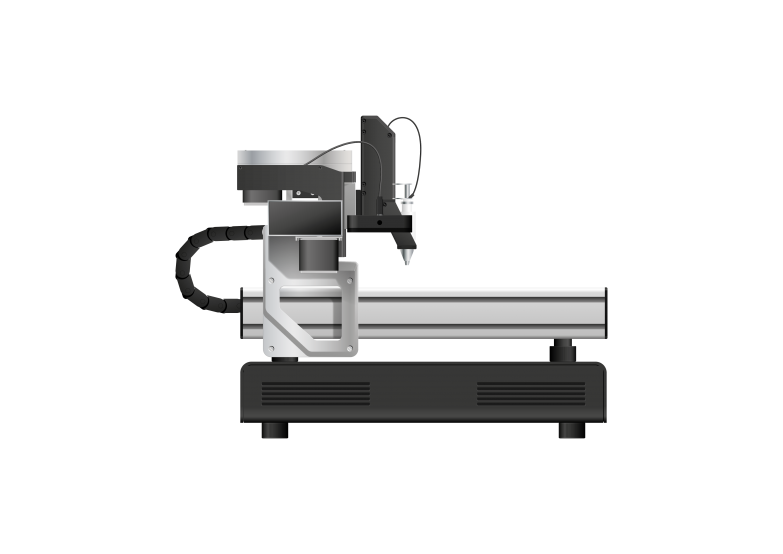

Dotliner_front_web
Dotliner_pers_01_web
Dotliner_back_web

Top Features

Dokumentation
Nachverfolgung aller Dosierprozesse über Logging-Funktionalität nach Industrie 4.0 Standard
Multifunktionalität
Verarbeitung von Gerber, Extended Gerber, Excellon Data, HPGL, DXF, G-Code, Step, STL
Performance
Viskositäten von 1 bis 100.000 mPas
Reproduzierbarkeit
Ausgleich von Temperaturschwankungen über Düsen- und Kartuschentemperierung von -15K bis 50°C
Substratgröße
620 mm x 800 mm x 100 mm; Überfahrhöhe für Boards/Substrate mit besonders hohen Komponenten
Präzision
1 nl Resolution

DOTLINER 08

Der DOTLINER 08 ist die Kombination eines präzisen Dispensers mit einem hochgenauen XYZ-Gantry- System. Dank der volumetrischen Zeit-Druck-Dosiertechnik werden kleinste Volumina als Punkt, Linie oder mäanderförmig mit höchster Wiederholgenauigkeit und unabhängig von wechselnden Umgebungseinflüssen dosiert. Intuitives Design, schnelle Prozesswechsel sowie die Möglichkeit, verschiedene Materialien zu verarbeiten, zeichnen das Gerät aus. Kartusche und Dosierdüse können unabhängig voneinander temperiert werden, die Dosierdüse ist standardmäßig beheizbar. Dies ermöglicht reproduzierbare Dosierergebnisse durch eine konstante Viskosität des Mediums sowie den Einsatz temperatursensibler Werkstoffe. Mit der Integration aller Funktionen des Clever Dispense 06 ist der DOTLINER 08 der zuverlässige Partner für die SMD-Nacharbeit, Mikro- und Oberflächenmontage.

Produktvarianten im Shop

Dotliner08_Dosierroboter_pers_02_web
DL08.0000
DOTLINER 08 mit Dosierkopf 5ccm
Artikelnr.: DL08.0000

Ausstattung

  • Steuergerät CLEVER DISPENSE 06 mit 5 ccm Dosierkopf
  • Motorisiertes XYZ-Portal
  • Farb-Zoom-Kamera mit Auflösung bis 8 MP
  • Höhensensor für Dosierkopf
  • 4x Leiterplatten-Magnethalter 40,5 mm
  • Leiterplatten-Anschlagschiene 40,5 mm
  • Testpunkt- und Stand-by-Plattform
  • PC-Software EASY DISPENSE 08
  • Betriebsanleitung

Materialien

  • SMD-Kleber
  • Alkohol
  • Silikone
  • Wärmeleitkleber
  • Flussmittel
  • Lotpaste
  • Wässrige Lösungen
  • Öle
  • Fette
  • Underfill
  • Silberleitkleber
  • Dichtstoffe

Prozesse

  • Punkt dosieren
  • Linien dosieren
  • Mikrodosierung
  • Underfill dosieren
  • Verkleben
  • Coating
  • Glob Top

Technische Details

Max. Leiterplattengröße: 620 mm x 800 mm
Systemgenauigkeit: 50 μm
Verfahrbereich: 490 mm x 420 mm x 120 mm
Verfahr-Geschwindigkeit: 500 mm/s
Verfahr-Beschleunigung: 3000 mm/s²
Schrittauflösung Achsen: 3,2 µm
Punkt-Volumen: 0,001 - 5,0 mm³
Punkt-Durchmesser: ≥ 0,1 mm
Liniendruck: 0,1 - 5,0 bar
Rückhaltevakuum: -20 mbar – 0 mbar
Düsenheizung: bis 90°C
Elektrischer Anschluss: 230 VAC / 140 VA
Druckluft: 5,5 - 8 bar / wasser- und ölfrei
Systemabmessungen (L x B x H): 900 mm x 790 mm x 650 mm
Gewicht: 70 kg

Optionen

Dosierkopf:  3, 10, 30, 55 ccm
Düsentemperierung: 15K unter Raumtemperatur bis +50°C
Kartuschentemperierung: 15K unter Raumtemperatur bis +50°C
Unterheizung auf Anfrage
