PROFI
DISPENSE 06

Dosier Set HC
Kompaktes präzises Dosiergerät mit externer Pneumatikeinheit und optionaler Düsen und Kartuschentemperierung zur optimalen Integration in der Automation.
Produkte im Shop

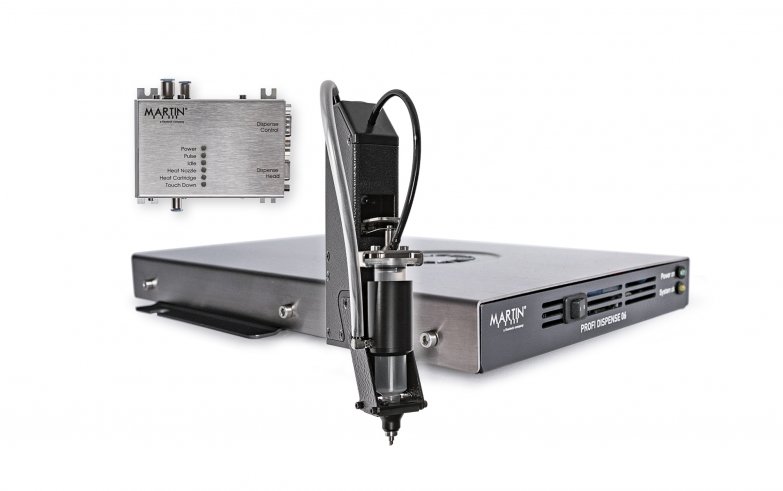

Profi-Dispense-SetHC
Profi-Dispense-back
Profi-Dispense-top
Profi-Dispense-right
Profi-Dispense-left

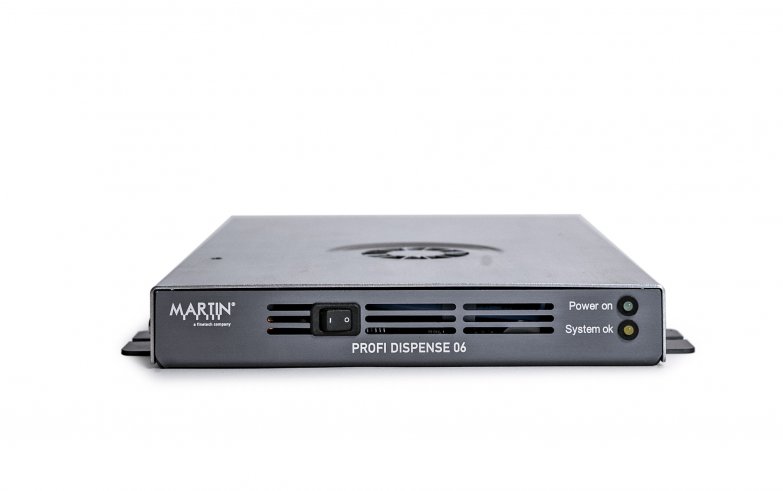

Profi-Dispense-front

Top FeaturesParametergenaues Dosieren

Professionelle Lösung
Optimales Design erlaubt perfekte Integration
Präzision
Kleinste Volumina durch eine ausgelagerte Pneumatikeinheit mit kurzen Schlauchlängen
Prozessstabilität
Dosierdruck, Temperatur und Rückhaltevakuum werden programmgesteuert eingestellt
Temperierung
Heizen und Kühlen des Mediums mit Topfzeit für komplizierte Applikationen
Software
Intuitive Software mit Verwendung von Dosierrezepten und Materialbibliothek
Schnittstellen
USB, TCP/IP, RS232, Ethernet

PROFI DISPENSE 06 HC

PROFI DISPENSE 06 HC sind professionelle Dosiergeräte auf technischem Stand der CLEVER DISPENSE 06 HC. Mit dem besonders flachen Gehäuseformat und dem abgesetzten Dosierkopf sind diese Geräte speziell für den Einsatz in der Automatisierungstechnik ausgelegt.

Beim Einsatz von Dosiertechnik im Anlangen- und Maschinenbau kann es schnell zu großen Schlauchlängen zwischen Dosiersteuerung und Dosierkopf kommen. Um die damit einhergehenden Nachteile zu umgehen, sind beim PROFI DISPENSE 06 Steuerungselektronik und Pneumatikeinheit (PM 06)in zwei Einzelmodule aufgeteilt. Die Vorteile zeigen sich in der kleinen Baugröße der Steuereinheit und des Pneumatikmoduls sowie in der Präzision des Dosierergebnisses.

Vom Maschinen-PC oder Anlagensteuerung aus können alle Anwendungsparameter wie z.B. der Dosierdruck, das Rückhaltevakuum oder die Düsen- und Kartuschentemperatur parametrisiert werden. Das erlaubt eine vollständige Kontrolle des Dosierprozesses.

Die Geräte können kleinste Punkte und feinste Linien dosieren von flüssigem bis pastösem Material entweder als 1K Typ oder 2K Typ.

Eine Netzwerkschnittstelle zur Integration ist standardmäßig vorhanden, ebenso wie eine USB und I/O Schnittstelle für eine Steuerung des Dosierpulses über TTL- bzw. 24V-Signale.

Produktvarianten im Shop

PD06.2701
PROFI DISPENSE 06 HC

Steuereinheit mit Pneumatik-Modul

Artikelnr.: PD06.2701

Ausstattung

  • Steuergerät PROFI DISPENSE 06 HC
  • Pneumatikmodul PM 06
  • Anschluss-Set, unkonfektioniert
  • PC-Software CLEVER DISPENSE Pro
  • USB Kabel
  • Kurzanleitung

Technische Details

Gebindegrößen:3, 5, 10, 30, 55 ccm
Viskosität:0,1-105 mPas / beheizt 20mPas

Punktdosieren:Dosierzeit:0,005 s -7 s
Dosierdruck:0,2 bar -6 bar
Reproduzierbarkeit:1 % (Energiepuls)
Kl. Dosiervolumen:1,0 nl

Liniendosieren:Dosierzeit:0,1 s - ∞
Kontinuierliche Druckregelung
Reproduzierbarkeit:2% (Druckniveau)

Vakuum:Autom. Vakuum, wenn Option
Kommunikation:USB 2 (Typ B) / SPS / PLC / Netzwerk
Gewicht:1,5 kg max
Größe:240 x 180 x 25 mm³

Optionen

Dosierkopf:

3, 5, 10, 30, 55ccm

Rückhaltevakuum:

-20 mbar – 0 mbar (Füllstandserkennung)

Höhensensor:für Dosierkopf
Düsentemperierung:15K -> Raumtemperatur -> 50°C
Kartuschentemperierung:15K -> Raumtemperatur -> 50°C
Netzteil:90 - 230V AC -> 24V DC

Downloads

Ergänzungsbausteine & Zubehör

martin-image-placeholder
PD06.0050
Rückhaltevakuum PD06

für dünnflüssige Medien

Artikelnr.: PD06.0050
DK06.0501
Dosierkopf 3ccm für CD06 HC

mit Düsentemperierung

Artikelnr.: DK06.0501
DK06.0502
Dosierkopf 5ccm für CD06 HC

mit Düsentemperierung

Artikelnr.: DK06.0502
DK06.0503
Dosierkopf 10ccm für CD06 HC

mit Düsentemperierung

Artikelnr.: DK06.0503
DK06.0504
Dosierkopf 30ccm für CD06 HC

mit Düsentemperierung

Artikelnr.: DK06.0504
